Užitočné zaťaženia pre uloženia LA, LC a LD - HV
Vymeriavací základ EC 3, hodnota zaťaženia na uloženia pri stave dodania.

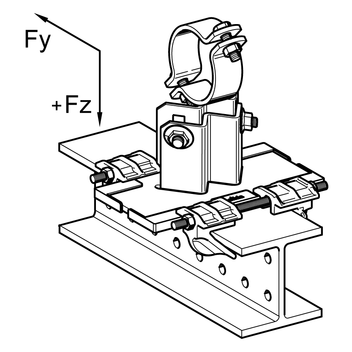

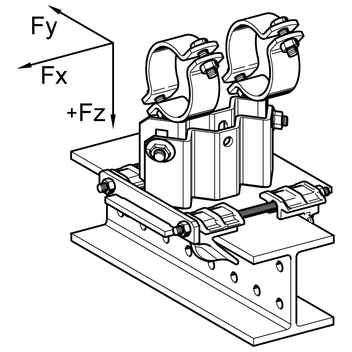

Uloženie voľné LA - HV + set vodiaci FS príp. set pevného bodu (XS)

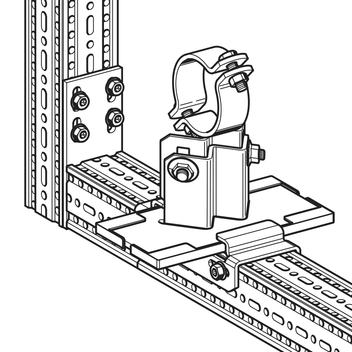

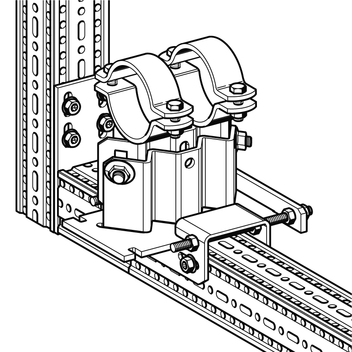

Uloženie voľné LA - HV + vodiaci uholník FW F 80 príp. pevný uholník XW F 80
| Výška | DN | Fx * [kN] len pre X-uloženia | Fy [kN] | + Fz [kN] | - Fz FS 80/120 [kN] | - Fz FW F 80 [kN] | - Fz XS 80/120 [kN] | - Fz XW F 80 [kN] | |
|---|---|---|---|---|---|---|---|---|---|
| 90 | ≤ 25 | 9,1 | 5,2 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 90 | 32 | 8,8 | 4,9 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 90 | 40 | 8,6 | 4,8 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 90 | 50 | 8,2 | 4,4 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 90 | 65 | 7,7 | 3,9 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 90 | 80 | 7,3 | 3,6 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 90 | 100 | 6,5 | 2,8 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 90 | 125 | 5,7 | 2,1 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 90 | 150 | 4,7 | 1,3 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 150 | ≤ 25 | 8,0 | 4,2 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 150 | 32 | 7,9 | 3,9 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 150 | 40 | 7,8 | 3,9 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 150 | 50 | 7,6 | 3,6 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 150 | 65 | 7,4 | 3,2 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 150 | 80 | 7,2 | 3,0 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 150 | 100 | 6,9 | 2,5 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 150 | 125 | 6,5 | 2,0 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 150 | 150 | 6,1 | 1,4 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 200 | ≤ 25 | 6,3 | 3,6 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 200 | 32 | 6,2 | 3,5 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 200 | 40 | 6,2 | 3,4 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 200 | 50 | 6,0 | 3,2 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 200 | 65 | 5,9 | 3,0 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 200 | 80 | 5,7 | 2,8 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 200 | 100 | 5,5 | 2,4 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 200 | 125 | 5,2 | 2,0 | 15,4 | 14 | 6,1 | 15,4 | 15,4 | |
| 200 | 150 | 4,9 | 1,6 | 15,4 | 14 | 6,1 | 15,4 | 15,4 |
Uloženie voľné LC - HV + set vodiaci FS príp. set pevného bodu (XS)
Uloženie voľné LC - HV + vodiaci uholník FW F 80 príp. pevný uholník XW F 80
| Výška | DN | Fx * [kN] iba pre X-uloženia | Fy [kN] | + Fz [kN] | - Fz FS 80/120 [kN] | - Fz FW F 80 [kN] | - Fz XS 80/120 [kN] | - Fz XW F 80 [kN] | |
|---|---|---|---|---|---|---|---|---|---|
| 90 | ≤ 25 | 14,3 | 6,3 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 90 | 32 | 14,1 | 6,2 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 90 | 40 | 14,0 | 6,1 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 90 | 50 | 13,9 | 5,9 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 90 | 65 | 13,6 | 5,6 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 90 | 80 | 13,5 | 5,4 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 90 | 100 | 13,1 | 5,0 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 90 | 125 | 12,7 | 4,5 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 90 | 150 | 12,3 | 4,0 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 90 | 200 | 11,6 | 3,2 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 90 | 250 | 10,8 | 2,3 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 90 | 300 | 10,1 | 1,5 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 150 | ≤ 25 | 8,5 | 4,9 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 150 | 32 | 8,5 | 4,8 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 150 | 40 | 8,5 | 4,7 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 150 | 50 | 8,4 | 4,6 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 150 | 65 | 8,4 | 4,4 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 150 | 80 | 8,4 | 4,3 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 150 | 100 | 8,3 | 4,0 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 150 | 125 | 8,3 | 3,7 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 150 | 150 | 8,2 | 3,3 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 150 | 200 | 8,1 | 2,7 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 150 | 250 | 8,0 | 2,1 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 150 | 300 | 7,9 | 1,5 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 200 | ≤ 25 | 7,3 | 5,3 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 200 | 32 | 7,2 | 5,2 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 200 | 40 | 7,2 | 5,1 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 200 | 50 | 7,1 | 4,9 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 200 | 65 | 7,0 | 4,7 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 200 | 80 | 6,9 | 4,6 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 200 | 100 | 6,7 | 4,3 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 200 | 125 | 6,5 | 4,0 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 200 | 150 | 6,3 | 3,6 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 200 | 200 | 5,9 | 3,0 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 200 | 250 | 5,5 | 2,3 | 17,0 | 14 | 6,1 | 17 | 17 | |
| 200 | 300 | 5,1 | 1,7 | 17,0 | 14 | 6,1 | 17 | 17 |
Uloženie voľné LD - HV + 2x set vodiaci FS príp. 2x set pevného bodu (XS)
Uloženie voľné LD - HV + 2x vodiaci uholník FW F 80 príp. 2x pevný uholník XW F 80
| Výška | DN | Fx * [kN] iba pre X-uloženia | Fy [kN] | + Fz [kN] | - Fz FS 80/120 [kN] | - Fz FW F 80 [kN] | - Fz XS 80/120 [kN] | - Fz XW F 80 [kN] | |
|---|---|---|---|---|---|---|---|---|---|
| 90 | ≤ 350 | 25,0 | 13,1 | 32,8 | 28 | 12,2 | 32,8 | 32,8 | |
| 90 | 400 | 22,5 | 11,9 | 32,8 | 28 | 12,2 | 32,8 | 32,8 | |
| 90 | 500 | 20,8 | 9,4 | 32,8 | 28 | 12,2 | 32,8 | 32,8 | |
| 90 | 600 | 10,3 | 7,2 | 32,8 | 28 | 12,2 | 32,8 | 32,8 | |
| 150 | ≤ 350 | 25,0 | 12,9 | 32,8 | 28 | 12,2 | 32,8 | 32,8 | |
| 150 | 400 | 22,5 | 11,5 | 32,8 | 28 | 12,2 | 32,8 | 32,8 | |
| 150 | 500 | 17,3 | 8,8 | 32,8 | 28 | 12,2 | 32,8 | 32,8 | |
| 150 | 600 | 8,7 | 6,3 | 32,8 | 28 | 12,2 | 32,8 | 32,8 | |
| 200 | ≤ 350 | 25,0 | 11,3 | 32,8 | 28 | 12,2 | 32,8 | 32,8 | |
| 200 | 400 | 20,5 | 10,2 | 32,8 | 28 | 12,2 | 32,8 | 32,8 | |
| 200 | 500 | 15,7 | 8,1 | 32,8 | 28 | 12,2 | 32,8 | 32,8 | |
| 200 | 600 | 7,5 | 6,1 | 32,8 | 28 | 12,2 | 32,8 | 32,8 |
* Zachytenie axiálnych síl pevným bodom je možné dosiahnuť len pri správnom navrhnutí a použití pevných uchytení. Tieto sily musia byť poskytnuté pri projektovaní potrubia a zodpovedá za ne zákazník/projektant/výrobca potrubia.
Ďalšie statické údaje poskytneme na požiadanie.
