Systém Pressix CC 41
Uzol stredový IR-M
Použitie:
Uzol stredový IR-M sa používa v spojení s držiakom blokovým IR-RA na jednoduché a rýchle vytvorenie stredového uzla. V kombinácii s montážnymi lištami 41 a koncovým uzlom IR-E môže tvoriť kompletný montážny systém. V prípade konštrukčného spojenia je možné v prípade potreby pracovať s trojosovým závesom IR, ktorý umožňuje Y-zavesenie.
Inštalačný systém IR-M s IR-RA umožňuje flexibilné prispôsobenie riešenia závesov k potrubiam s médiom, čím šetrí ako čas tak aj náklady. Zároveň potrebné úpravy systému, pri montáži, sú ekonomickejšie.
- Úspora času vďaka komponentom Pressix CC
- Flexibilný výber montážnych líšt
- Jednoduchá úprava koncových a stredových kusov
Obsah dodávky
1 x Držiak blokový IR-RA M10
2 x Vyberací hák
2 x Upínacia príchytka
2 x Skrutka šesťhranná M10 x 25
2 x Platnička závitová NT CC 41
Montáž

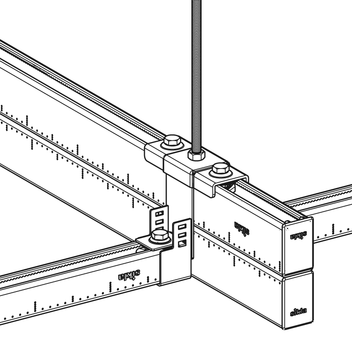

| 1. | Zasuňte oba vyberacie háky stredového uzla do montážnej lišty. |
| 2. | Umiestnite držiak blokový nad dva vyberacie háky a utiahnite |
| 3. | Vložte priečne lišty do vyberacích hákov uzla a pripevnite ich upínacími príchytkami, platničkami závitovými NT CC 41 a skrutkami šesťhrannými. |
Technické údaje

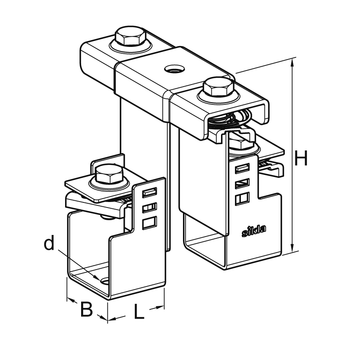

| Typ | Vhodné montážne lišty | Vhodné priečne lišty | H [mm] | B [mm] | L [mm] | d [mm] |
|---|---|---|---|---|---|---|
| IR-M 41/52 D | MS 41/52 D | MS 41/41, 41/52, 41/62 | 104 | 43 | 40 | 11 |
| IR-M 41/62 D | MS 41/62 D | MS 41/41, 41/52, 41/62 | 124 | 43 | 40 | 11 |

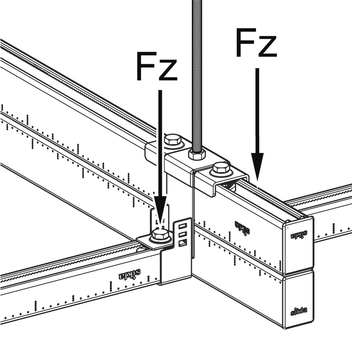

| Max. prípustné zaťaženie na miesto pripojenia Fz: | 6 kN |
| Ohybový moment: | 10 Nm |
| Materiál: | oceľ, galvanický pozink |
