Produkty v žiarozinkovom prevedení (HCP)

Skrutka s prírubovou hlavou SCR FLA HCP

Použitie:

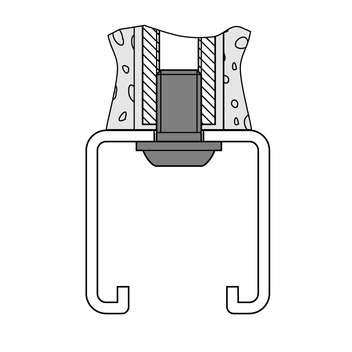

Typ M10x5 umožňuje upevnenie montážnych líšt za pomoci kotvy, ktorá využije maximálne dostupné možnosti lišty a presne do nej sadne.

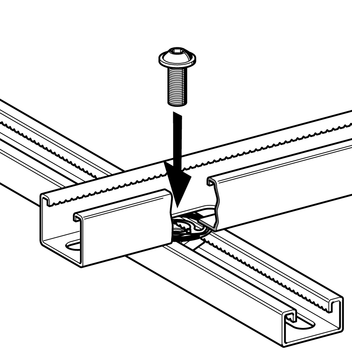

Typ M10x25 je ideálny na upevnenie dvoch montážnych líšt SIKLA 41.

Varianty TT sú určené na VZT upevnenie. Der Typ TT M10 x 60 ist allein zur Verbindung von Montageschienen ≤ 41 mm Höhe mit siFramo Profilen geeignet.

Montáž

Max. dov. uťahovací moment treba dodržať.

Technické údaje

M10 x 15/ M10 x 25
Max. uťahovací moment:
50 Nm
Uťahovanie:
Vnútorný šesťhran SW6

TT M10 x 30/ M10 x 60
Max. uťahovací moment:
20 Nm
Uťahovanie:
Torjx- T50

Materiál:
oceľ,HCP

TypDĺžka
[mm]
G
[kg]
Bal.
[kus]
Objednávacie
číslo
M10 x 15150,01100 199107
M10 x 25250,02100 198353

TT M10 x 30300,02100 116479
TT M10 x 60600,04100 116817
