siFramo 80

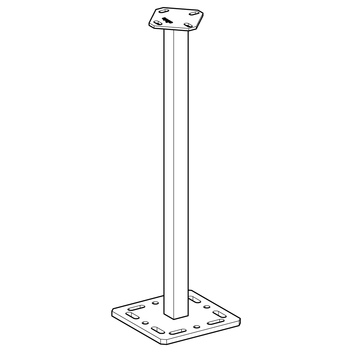

Strešný stĺpik DF PL
Použitie:

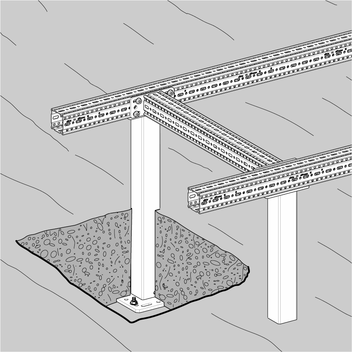

Umožňuje priame pripojenie konštrukcií vyrobených z montážnych líšt MS 41 a siFramo pomocou konzol WBD 41, adaptérov STA F80 alebo STA F100 na rôzne typy striech.
Montáž
Pripojte konzoly WBD 41, STA F 80, STA F100 a konzoly AK F 80 / F 100 pomocou 4 šesťhranných skrutiek M10 a príslušných podložiek a matíc.
Kotvenie do konštrukcie strechy alebo betónu pomocou ťažkých kotiev M12.
Dôležité: Zinkové odtokové otvory v nosnej rúrke musia byť po inštalácii utesnené. Ak je v nosnej rúrke potrebná izolácia, môže ju zabezpečiť zákazník, napr. pomocou izolačnej peny.
Technické údaje

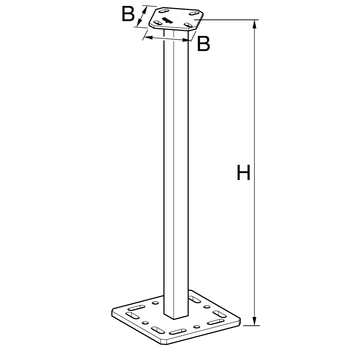

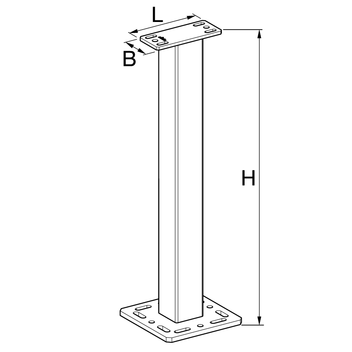

| Typ | B [mm] | L [mm] | H [mm] |
|---|---|---|---|
| 41 | 135 | 500/750/1000 | |
| 80 | 80 | 190 | 500/750/1000 |
| 100 | 100 | 210 | 500/750/1000 |
| Rozmery základnej platne B x B x t [mm] | Perforácia pre ukotvenie |
|---|---|
| 220 x 220 x 12 | M12 |
| Typ | Horizontálna sila [kN] | Tlak [kN] | |
|---|---|---|---|
| 41 H=500 | 3,28 | 46 | |
| 41 H=750 | 2,18 | 46 | |
| 41 H=1000 | 1,64 | 46 | |
| 80 H=500 | 7,38 | 70,5 | |
| 80 H=750 | 4,92 | 70,5 | |
| 80 H=1000 | 3,69 | 70,5 | |
| 100 H=500 | 14,9 | 84,4 | |
| 100 H=750 | 9,9 | 84,4 | |
| 100 H=1000 | 7,45 | 84,4 |
| Materiál: | Oceľ, HCP |
