Závesný systém siFramo 80
Držiak nosného profilu TPH F 80
Použitie:
Komplexný upevňovací držiak na nosné časti F 80. Montáž priamo na stavebnú konštrukciu alebo na voľne stojace priečky, možné vloženie do betónového profilu. TPH typu F 80 C tiež slúži na priečne prepojenie nosných profilov použiteľných F 80.
Montáž
Pripojenie k montážnym lištám so závitovými platničkami 41 a CC M10 x 25
Pripojenie k pevným bodom F 80 s Formlock skrutkou FLS F.
Technické údaje
| Typ | L x b x s [mm] | ø d1 [mm] | Otvor LL1 d x a [mm] | Otvor LL2 d x a [mm] |
|---|---|---|---|---|
| TPH F 80/30 | 181 x 50 x 4 | 13 | 11 x 20 | - |
| TPH F 80/30 C | 199 x 80 x 4 | 14 | 11 x 20 | 11 x 20 |

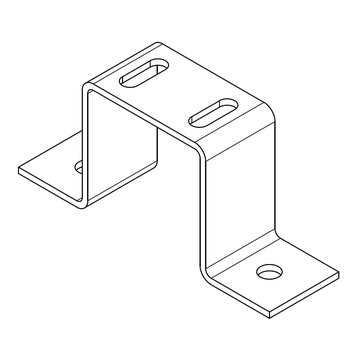

| TPH F 80 | 181 x 50 x 4 | 13 | 11 x 20 | - |

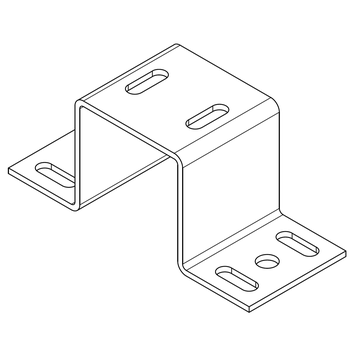

| TPH F 80 C | 199 x 80 x 4 | 14 | 11 x 20 | 11 x 20 |
| Typ | Fx [kN] | Fy [kN] | Fz [kN] | My [kNm] | Mz [kNm] |
|---|---|---|---|---|---|
| TPH F 80/30 | 6,2 | 20,8 | 13,6 | 0,9 | 0,9 |
| TPH F 80/30 C | 6,2 | 12,7 | 12,3 | 0,6 | 0,5 |
| TPH F 80 | 6,2 | 20,8 | 13,6 | 0,9 | 0,9 |
| TPH F 80 C | 6,2 | 12,7 | 12,3 | 0,6 | 0,5 |
Špecifikované hodnoty zaťaženia sú prípustné zaťaženia a zahŕňajú čiastkové bezpečnostné faktory γM2 = 1,25 (DIN EN 1993-1-8:2010-12, Tab. 2.1) rovnako ako faktor γG = 1,35 (DIN EN 1990:2010-12, Tab. A1.2(B)) pre trvalé zaťaženia.
| Materiál: | oceľ, HCP |
Atesty
