Inovatívny
závesný systém

Použitie:

Nosníková svorka je masívny pripojovací prvok, určený na montáž potrubných rozvodov, kanálov i zariadení na oceľové profily (I, T-, U-nosníky a L-profily).

  • Na naklonených nosníkoch umožňuje svorka v kombinácii s univerzálnym kĺbom VA kolmé usporiadanie.
  • Možnosť použitia ako jednotlivé uchytenie alebo na montáž traverzu a výložníkových konštrukcií.
  • Svorky typu TCS 1 sú svojím tvarom pätky obzvlášť vhodné na montáž do drážky montážnych líšt šírky 41 mm.

Obsah dodávky

Komplet predmontované teleso s uťahovacou skrutkou a kontra maticou.

Montáž

Uťahovaciu skrutku na svorke najprv utiahnuť rukou a potom podľa montážneho návodu utiahnuť napevno. Hrot uťahovacej skrutky vniká pritom do relatívne mäkkého materiálu nosníka a vystredeným prenosom sily zaisťuje vysokú mieru bezpečnosti. Na záver sa vykoná zaistenie utiahnutím kontra matice.
Pri montáži v oblasti reznej hrany lišty dodatočne namontujte príchytku 41.

Upozornenie: dodržiavať montážny návod!

Technické údaje

Menovité zaťaženie platí pre novú svorku TCS na nepoškodenej ploche nosníka.

TCS 1
5,0 kN
TCS 2
8,5 kN
Materiál:
liatina, HCP

Atesty

Svorka TCS HCP je uznávaná a schválená certifikátmi VdS a FM na montáž stabilných protipožiarnych zariadení.
Pre ďalšie oblasti: G4820023, G4800039, G4800040, G4800042, G4800043, G4800044, G4800045.

TypPripojenie
[vpredu / vzadu]
Rozpätie na paralelnej prírube
[mm]
G
[kg]
Bal.
[kus]
Objednávacie
číslo

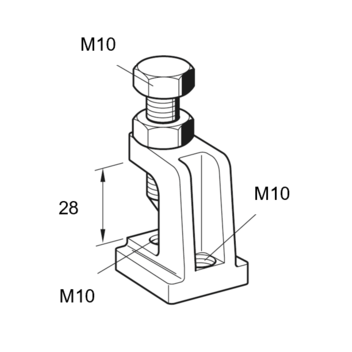

TCS 1 M10M10/M10260,2150 162151

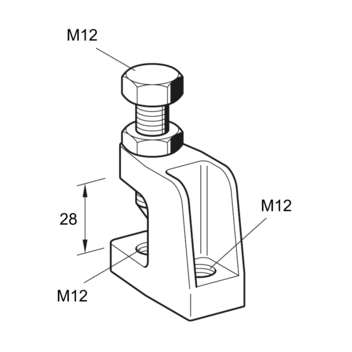

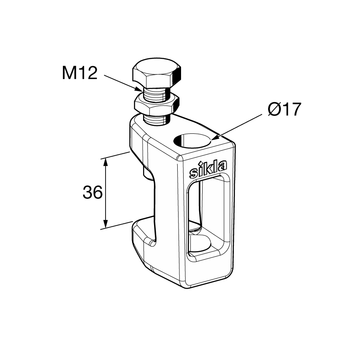

TCS 2 M12M12/M12260,2825 117327
