Konzoly

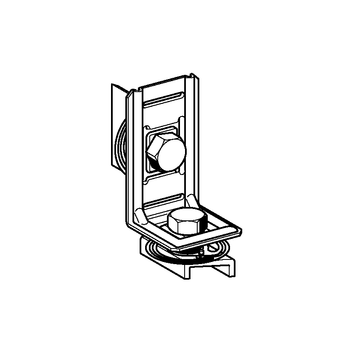

Spojka CN CC 41-90°
![](/sixcms/media.php/443/thumbnails/1326_pressix_cc_90g.tif.45724.png)
![](/sixcms/media.php/443/thumbnails/1326_pressix_cc_mont01.tif.45726.png)
![](/sixcms/media.php/443/thumbnails/1326_pressix_cc_mont03.tif.45727.png)
![](/sixcms/media.php/443/thumbnails/1326_pressix_cc_anw02.2588.tif.45725.png)
Použitie:

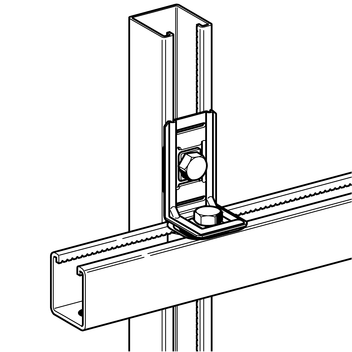

Kompletný spojovací prvok obzvlášť určený pre vytvorenie rámových konštrukcií z montážnych líšt.

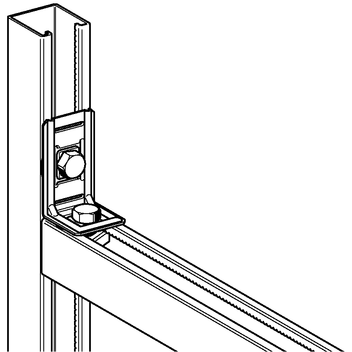

- Rýchla spojovacia technika pre 90° uzly lištového systému 41.

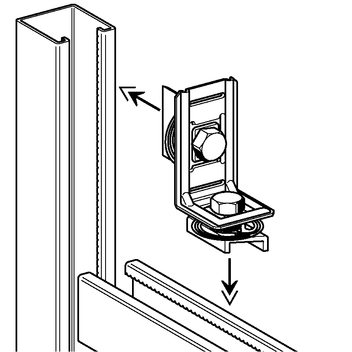

- Nasadí sa automaticky tlakom na hlavu skrutky a zároveň vlastnou váhou.
- Bezpečné silovo a tvarovo stále spojenie. Ozubená platnička s uťahovacou skrutkou M 10. Vysoká tuhosť vďaka ideálnej tvárnosti.
Technické údaje
Menovité zaťaženie: | F = 4,0 kN ako stredové zaťaženie na traverzu s 2 CC spojkami 90° |
Uťah. moment: | 40 Nm |
Materiál: | oceľ, tvárnený za studena podľa DIN EN 10346/ galvanicky pozink |
