Produkty v žiarozinkovom prevedení (HCP)
Objímka Stabil D-2G/-3G VdS/FM HCP
Použitie:
Objímka pre upevnenie potrubia pri budovaní technologických zariadení.
Obsah dodávky

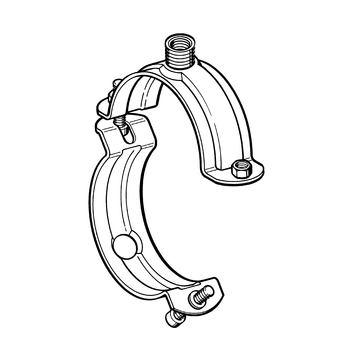

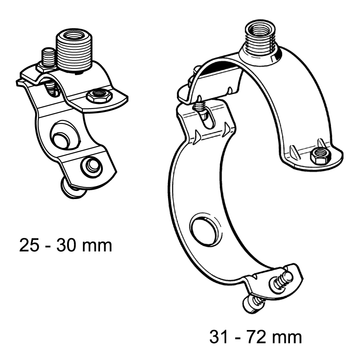

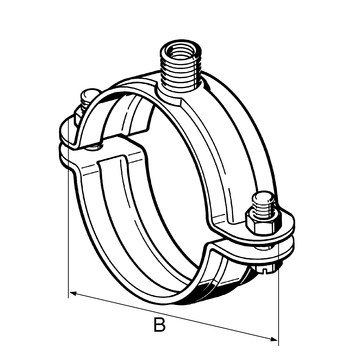

Veľkosť od 25 do 129 mm v kĺbovom prevedení s navarenou maticou pre doťahovacie skrutky, na strane kĺbu sú predmontované, na otvorenej strane sú vtlačené do tvoru a zabezpečené proti vypadnutiu. Od veľkosti 133 mm sú doťahovacie skrutky priložené voľne.
Technické údaje
|
Rozpätie [mm] | max. dovolené zaťaženie (ťah) |
|---|---|
| 25 - 30 | 2,0 kN |
| 31 - 129 | 5,0 kN |
| 133 - 173 | 8,0 kN |
| 176 - 225 | 12,5 kN |
| Materiál: | oceľ, HCP |
Atesty
Certifikát VdS č. G4920027, * = Certifikát FM
Objímka Stabil D3G bez gumy PDF | 1.3 MB FM - Objímka Stabil D a Objímka Stabil D-3G PDF | 693.3 KB Approval Statement Stabil D-2G PDF | 16.5 KB
