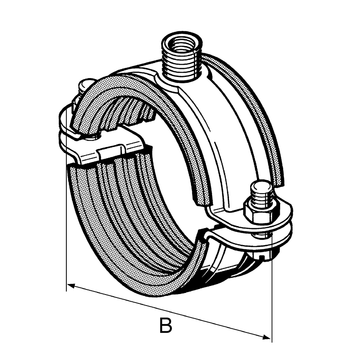

Objímka Stabil D-2G/-3G m.E. FM HCP
Použitie:
Objímka pre upevnenie potrubia pri budovaní technologických zariadení. Gumená vložka tlmí hluk a spĺňa požiadavky podľa DIN 4109.
Obsah dodávky

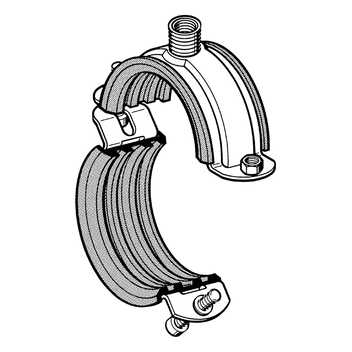

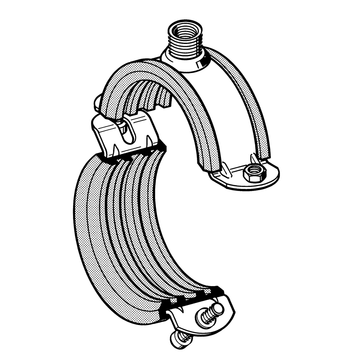

Veľkosť od 29 do 115 mm je v kĺbovom prevedení s navarenými maticami pre uťahovacie skrutky. Na kĺbovej strane sú skrutky predmontované, na opačnej strane sú vsunuté do otvoru a zaistené proti vypadnutiu. Od veľkosti 124 mm sú uťahovacie skrutky a matice voľne priložené.
Technické údaje
|
Rozpätie [mm] | max. dovolené zaťaženie (ťah) | Krútiaci moment [Nm] |
|---|---|---|
| 29 - 65 | 2,0 kN | 3 |
| 67 - 115 | 2,0 kN | 3 |
| 124 - 162 | 2,9 kN | 5 |
Max. dov. zaťaženie bolo stanovené použitím štatistickej metódy z medzných zaťažení, dodržaním max. dov. deformácie 1,5 mm príp. 2 % do max. roztiahnutia priemeru rúry.
Dovolené zaťaženie FZťah,fi v prípade požiaru

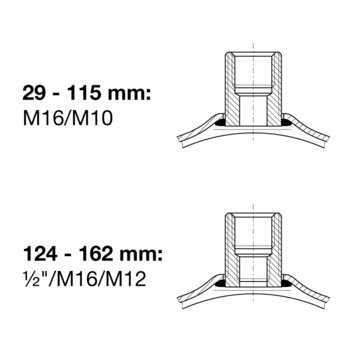

| Upínací rozsah [mm] | FWD 30 [N] | FWD 60 [N] | FWD 90 [N] | FWD 120 [N] | Deformácia δmax [mm] | Závit ≥ |
|---|---|---|---|---|---|---|
| 29 - 65 | 580 | 280 | 170 | 110 | 45 | M10 |
| 67 - 115 | 1550 | 900 | 640 | 400 | 85 | M10 |
| 124 - 162 | 2200 | 1230 | 730 | 470 | 96 | M12 |
| Materiál: | |
| Objímka: | oceľ, HCP |
| Tlmiaca vložka: | SBR/EPDM, čierna (profilová guma pozri kap. "Tlmiace prvky"), vlepená do objímky |
Atesty
 |  | Tento produkt bol ocenený značkou kvality "Upevnenia potrubných rozvodov" a "Požiarne testovaných potrubných rozvodov" a podlieha nezávislej kontrole podľa RAL GZ-655. |
Schválenie FM
FM - Objímka Stabil D a Objímka Stabil D-3G PDF | 693.3 KB Approval Statement Stabil D-2G PDF | 16.5 KB
