siFramo 100
Adaptér čelný STA F 100
Použitie:
V spojení s nosnou konzolou, výložnou konzolou alebo nosným profilom TP F 100 poskytuje adaptér flexibilné konštrukčné možnosti pre najrozličnejšie prípady použitia. Typy F 100-80 a F 100-80-E umožňujú kombináciu s nosným profilom F 100 a F 80/80.
Montáž
V závislosti od vyhotovenia sú možné nasledujúce možnosti montáže:
| a) | systémové napojenie na profil F 100 prípadne F 80 pomocou štyroch Formlock skrutiek, |
| b) | zoskrutkovanie s kotviacou lištou pomocou skrutiek HZ alebo závitovou platničkou so šesťhrannou skrutkou. |
Nosný profil TP F 100/100 sa pripája na adaptér štyrmi Formlock FLS F skrutkami. Každý pár skrutiek sa montuje na protiľahlú stranu.
Technické údaje

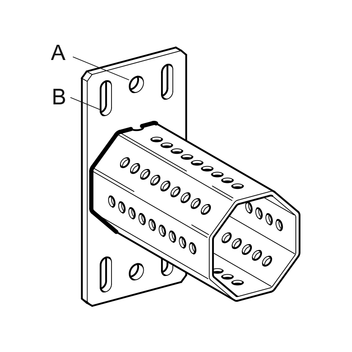

| Typ | Rozmery platne [mm] | A [mm] | B [mm] | H [mm] |
|---|---|---|---|---|
| STA F 100 | 210 x 100 x 8 | 14 | 20 x 11 | 188 |
| STA F 100-E | 185 x 100 x 8 | - | 20 x 11 | 188 |
| STA F 100-80 | 210 x 100 x 8 | 14 | 20 x 11 | 148 |
| STA F 100-80-E | 185 x 100 x 8 | - | 20 x 11 | 148 |
| Vyhotovenie: | platňa privarená na osemhran F 100 prípadne F 80 |
| Materiál: | |
| Platňa: | oceľ, HCP |
| Osemhran: | oceľ, HCP |
K dispozícii aj s povrchom DUALSHIELD C5H pre vysoko korozívne prostredie.
Atesty
Označenie CE - certifikácia podľa normy EN 1090 (bližšie informácie nájdete na www.sikla.de/downloads)
ETA-24/0471
