Inovatívny
závesný systém
siFramo 100

Držiak WBD F 100

Použitie:

Ideálny pre upevnenie na podlahu, strop ako aj na vytvorenie trasy v spojení s nosným profilom F 100. Popri priamemu uchyteniu na stavebný podklad umožňujú vhodné veľkosti platní aj pripojenie na rôzne šírky prírub.

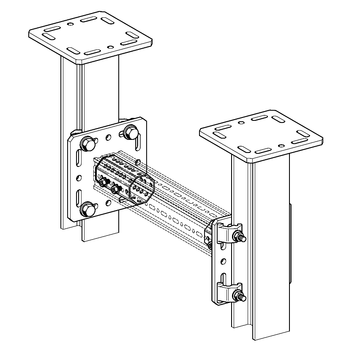

Iba pre traverzové konštrukcie je vhodná varianta WBD F 100-T, ktorá vďaka osemhrannému spojeniu umožňuje maximálne využitie šírky trasy bez rušiacich skrutiek alebo platní.

Montáž

V závislosti od požiadavky sa odporúčajú rozličné spôsoby montáže:

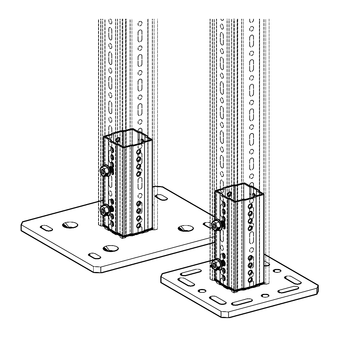

a) uchytenie na stavebnú konštrukciu pomocou štyroch kotiev pre veľkú záťaž M 12,

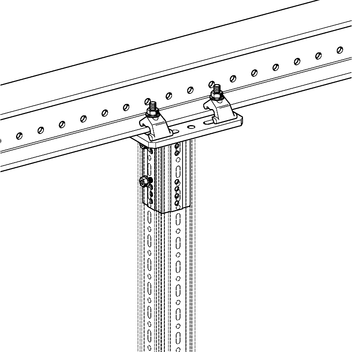

b) silové upevnenie na oceľový nosník pomocou montážneho setu 5P M12 S, M16 S alebo zodpovedajúcimi prackami,
c) tvarové napojenie na nosný systém STF 100 alebo 120 pomocou formovej spojky FV 100/120.

Držiak WBD F 100 sa naskrutkuje na nosný profil TP F 100 so štyrmi Formlock FLS F skrutkami. Každý pár skrutiek sa montuje na protiľahlú stranu.

Technické údaje

Typ
Šírka príruby
[mm]
Rozmer základ. platne
[mm]
Diera v
základ. platni pre

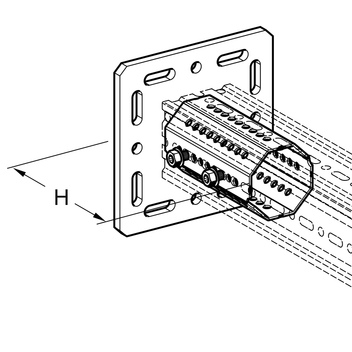

H
[mm]
WBD F 100 - 80/120 80 - 120 220 x 220 x 12 M 12 232
WBD F 100 - 121/160 121 - 160 320 x 260 x 12 M 12 232
WBD F 100 - 161/200 161 - 200 320 x 310 x 12 M 16 232
WBD F 100 - 201/300 201 - 300 420 x 220 x 12 M 16 232
WBD F 100 - T 80 - 120 220 x 220 x 12 M 12 192

Vyhotovenie:
platňa privarená so štvorhrannom príp. osemhrannom F 80 (len WBD F 100-T)
Materiál:
Platňa:
oceľ, HCP
Štvorhran F 100:
oceľ, HCP
Osemhran F 100:
oceľ, HCP

Atesty

Označenie CE - certifikácia podľa normy EN 1090 (bližšie informácie nájdete na http://sikla.sk/vodn-strnka-134499/downloads-134500)

TypG
[kg]
Bal.
[kus]
Objednávacie
číslo
WBD F 100-80/1206,11 113075
WBD F 100-121/1609,71 113076
WBD F 100-161/20011,21 113077
WBD F 100-201/30010,31 113078
WBD F 100-T5,31 113079
